SUAY41高靜壓壓差變送器該產品有極好的單端過載能力，適用于高靜壓工況的差壓測量，嚴苛的生產工藝、穩定的信號處理、獨特的結構處理以及低壓差、高靜壓的優點，適用于設備檢漏、電磁閥檢漏、過濾器前后差壓測量、化工、流體壓差測量、密封罐體液位高度測量、工業過程控制、液壓氣動等應用領域。
液壓氣動系統 電磁閥檢漏
工業過程控制 石油石化
能源環保 潔凈工程
過濾器前后差壓測量 管道氣體、液體差壓測量

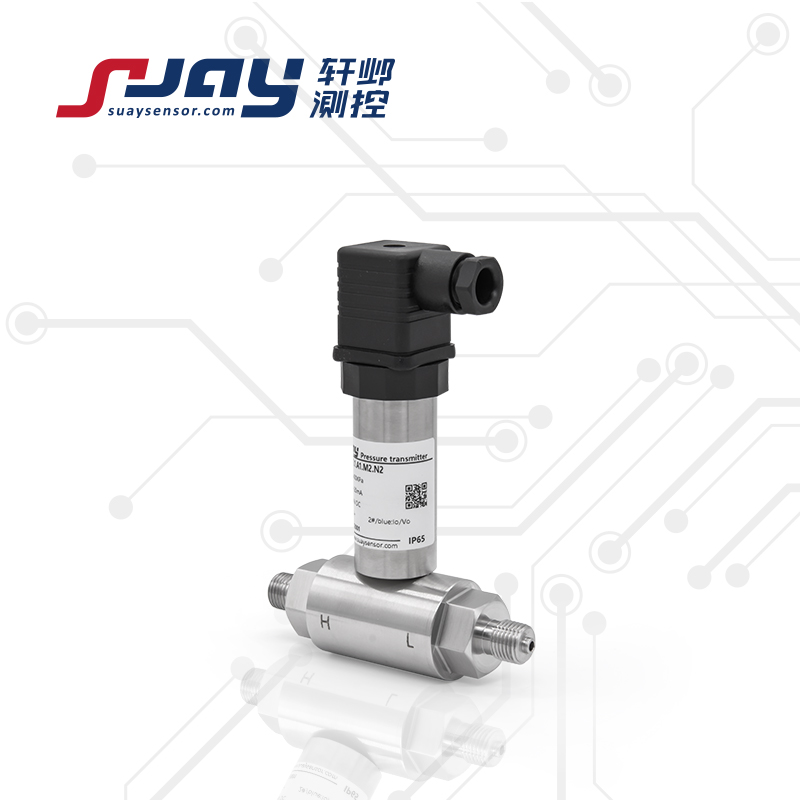

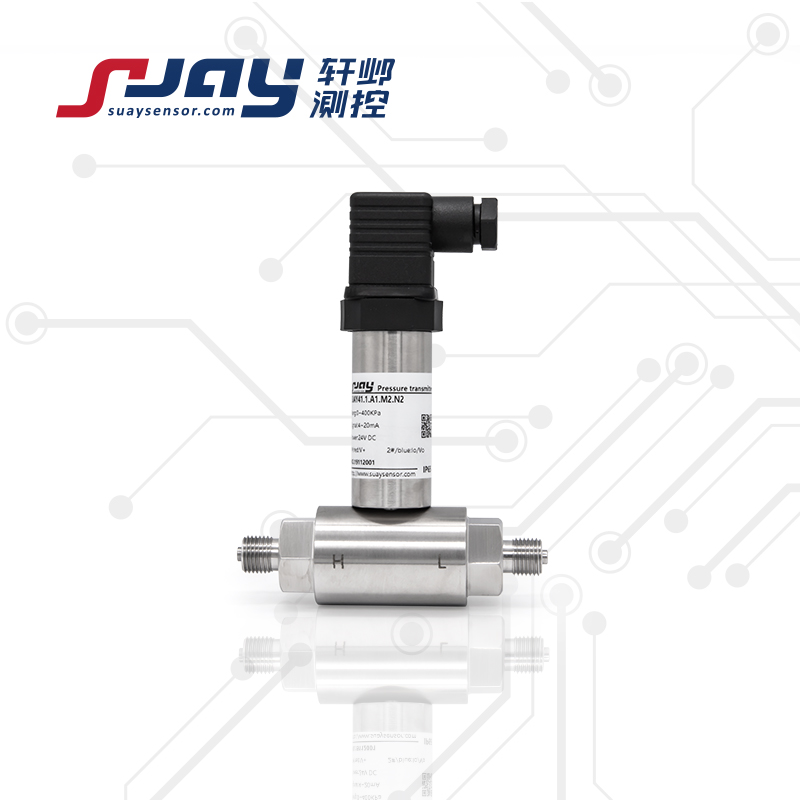

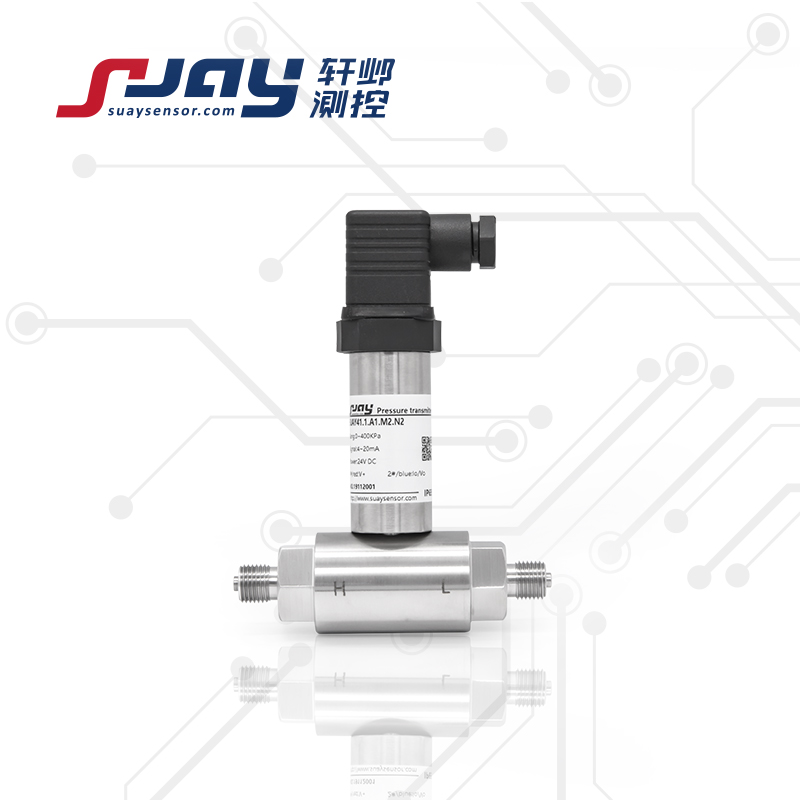

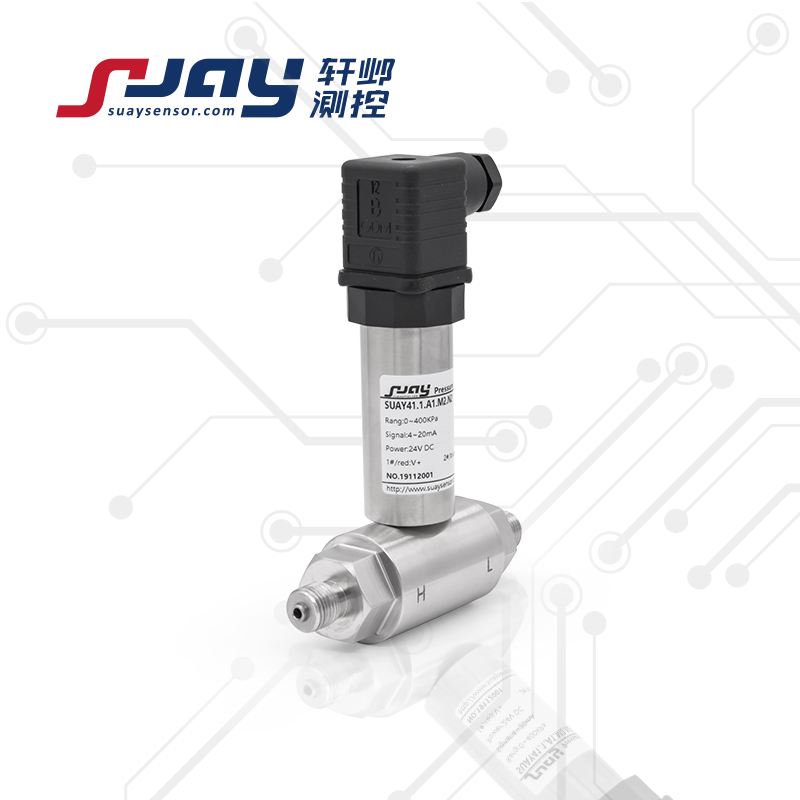

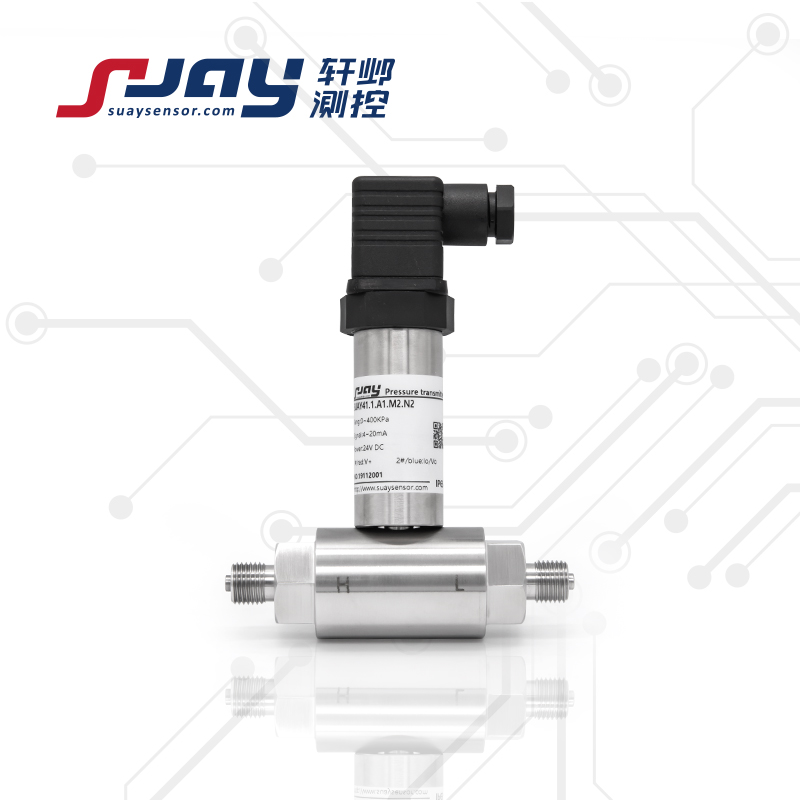

SUAY41差壓變送器
SUAY41差壓變送器選用高端雙膜片差壓傳感器作為感壓核心，該類傳感器是基于半導體硅材料的壓阻效應，通過惠斯通電橋?qū)崿F(xiàn)壓差與電信號的轉換。傳感器雙面均為316L不銹鋼膜片，兼容絕大多數測量介質。該產品有極好的單端過載能力，適用于高靜壓工況的差壓測量，嚴苛的生產工藝、穩定的信號處理、獨特的結構處理以及低壓差、高靜壓的優點，適用于設備檢漏、電磁閥檢漏、過濾器前后差壓測量、化工、流體壓差測量、密封罐體液位高度測量、工業過程控制、液壓氣動等應用領域。
可根據用戶的具體要求特殊設計、定制，滿足各種實際應用需求。
適用范圍：
液壓氣動系統 電磁閥檢漏
工業過程控制 石油石化
能源環保 潔凈工程
過濾器前后差壓測量 管道氣體、液體差壓測量
產品特點
T型雙端不銹鋼結構，小巧堅固
高靜壓、低差壓測量，特別適合設備檢漏、系統壓差測量等
極高的單邊過載能力，自身具有很好的過載保護
相比傳統的差壓測量產品，具有安裝方便、性能穩定、精度高、體積小等優點
產品性能指標
| 測量范圍 | 0~1KPa...4MPa | |
| 單邊過載 | 1MPa...13Mpa | |
| 測量介質 | 與316不銹鋼兼容的氣體或液體 | |
| 靜態精度① | ±0.1%FS ±0.25%FS ±0.5%FS | |
| 信號輸出/供電 | 4-20mA | 12-36VDC（典型24VDC） |
| 數字信號輸出RS485 | 5VDC/9-24VDC | |
| 工作溫度 | -20～80℃ | |
| 補償溫度 | -10～60℃ | |
| 貯存溫度 | -40～100℃ | |
| 長期穩定性 | 典型：±0.1%FS/年 不超過：±0.2%FS/年 | |
| 零點溫度漂移 | 典型：±0.02%FS/℃ 不超過：±0.05%FS/℃ | |
| 靈敏度溫度漂移 | 典型：±0.02%FS/℃ 不超過：±0.05%FS/℃ | |
| 有效測量壽命 | ﹥10^6壓力循環（P:10-90%FS） | |
| 抗振動性 | 20g （IEC 60068-2-6） | |
| 抗沖擊性 | 20g，11mS | |
| 分辨率 | 大于10-5（通常受限采集顯示設備，理論無限小） | |
| 負載電阻 | ≤（U-12）/0.02 Ω（電流輸出） >100KΩ（電壓輸出） | |
| 絕緣電阻 | 200M?，100VDC | |
| 壓力接口 | M20*1.5 G1/4 塔型氣嘴 （典型）； G1/2 （可選） | |
| 電氣連接 | 接插件（赫斯曼）或直出電纜2m | |
| 接口及殼體材料 | 304/316L不銹鋼 | |
| 外殼防護 | IP65（插頭型） IP67（電纜型） | |
| 安全防爆 | Ex iaⅡ CT6（本安） | |
| 密封圈 | 氟橡膠 | |
| 傳感器膜片 | 不銹鋼316L | |
| 產品重量 | 約500克 | |
注：①包含非線性、遲滯和重復性
選型參數對照表
| 型號 | 量程 | 精度 | 輸出 | 安裝螺紋 | 電氣連接 | 特定參數 |
| SUAY41 | 0~1KPa ...40MPa 量程可選 | 4:±0.1%FS 2:±0.25%FS 1:±0.5%FS | A1:4-20mA D:RS48 5V0:定制 | M1:M20*1.5 M2:G1/4 M0:定制 | N1:直出2米 N2:赫斯曼插頭 | L:顯示 E:本案防爆 |
| SUAY41.2.A1.M2.N1（0-10KPa） | ||||||
選型提示：
1. 被測介質應與產品接觸的材料相兼容，
2. 選型附加功能代號"E” 本安防爆型，須經安全柵供電。
3. 其它特殊要求，敬請與本公司商洽，并在訂單中注明。
